打印标签的长度和标记跟踪器设置技巧

对于每个标签剪折机操作人员，我们必须清楚地了解标签长度设置的程序。 我们可能需要使用标记跟踪器来处理打印的标签作业。 那么让我们开始详细的程序。

注意：以下步骤适用于打印的标签。 而对于机织标签，我们将使用机织标签推送器。 我们只需要设置标签长度。 我们不会使用标记追踪器。

长度设定

操作步骤:

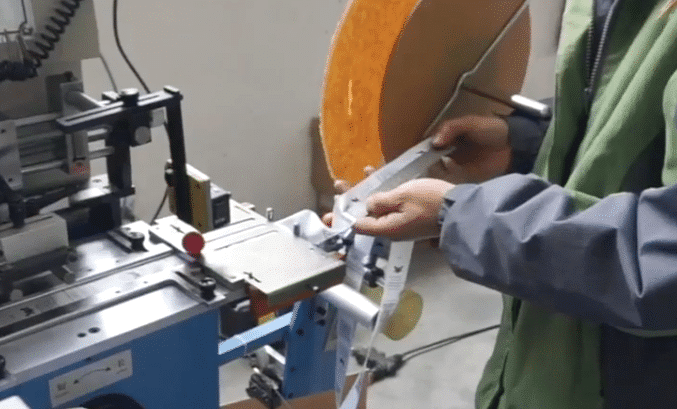

1. 测量标签长度；
   对于任何编织或印刷标签，部分长度可能存在一些错误。 我们最好在卷筒上测量更多的标签长度。 然后我们取平均值作为目标标签长度。 我们的标签进纸系统将补偿此类错误。 对于YS-3000、4000、5000系列机器，长度校正系统由限位开关+标记跟踪器组成。
2. 按 INCHING 按钮将推杆移至最右侧；
   使推杆精确到极限是有些困难的。 差不多就好了。
3.
4. 解锁长度调节手柄，调节标签长度；


   指示长度 = [商标长度] / 2 + (3-4mm)

   设置标签长度后，一段时间我们会发现标签切割变得越来越短或越来越大。 这意味着长度设置比实际小或长。 我们可以尝试做一些小的调整，然后再检查。

5. 按 INCHING 按钮移动最左侧;
   在这种情况下，推动器将标签切割线推到切割器下方。
   对于机织标签，我们应松开推杆固定螺钉以移动推杆，并尽量使推杆尽可能靠近切刀。 同时，我们要小心避免在推动器上割伤零件和机器。

6. 为印刷标签设置限位开关[编织标签不需要]转动限位开关手柄，使限位开关离推杆金属约5mm~10mm。 这个范围是根据标记前的空白区域。 如果空白区域很小，我们需要将其缩小得更小。

7. [进入标记示踪剂设置程序]

电眼追踪设置

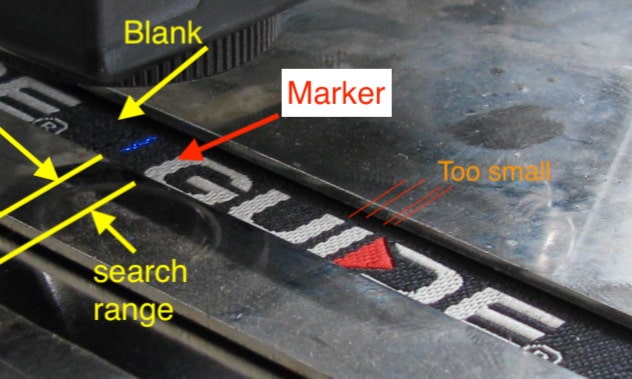

当标签长度设置准备好后，我们将继续进行标记跟踪器设置。 我们将首先检查我们的标签并尝试找到“MARKER”。 标志应清晰易辨。 标记前应有足够的空白区域。 我们知道标签长度可能有误差，所以我们给出了一些范围让机器找到下一个标签。

步骤:

1. 按EE.Switch键开启标记追踪器；
2. 调整标记示踪剂支架的高度和角度以获得清晰锐利的光点；
3. 手动将标签第一条切割线移到切刀下；
4. 调整标记上标记示踪光点的位置并按下EE.Test按钮；
5. 移动空白区域的标记示踪光点并再次按下EE.test按钮；

完成.

注意:

1. 有些客户可能知道松下LX-101标记示踪剂并有一定的设置经验。 但无论如何，请按照我们的上述操作指南进行操作。 请勿通过 LX-101 上的按钮进行任何设置。 它将避免它的异常。
   我们的机器使用的是外部 TEACH-IN 电路。
2. 如果，如果不小心，标记跟踪器因错误按下按钮而异常。 请按照指南进行重置。
   松下 LX-101 标记示踪剂的重置方法Method to Reset Mark tracer Panasonic LX-101
3. 操作视频请查看Youtube
   标签切折机长度设定方法label cutting and folding machine length set method
